Discovery – Technische werking en systeemopbouw

De Discovery is technisch complexer dan de SoundMachine door de dubbele armconstructie en de interactie tussen beide aandrijvingen. De uitdaging binnen dit model ligt in het gecontroleerd laten samenwerken van twee krachtige bewegingen rond één centrale gondel.

Het systeem is ontworpen als een volledig geïntegreerd mechatronisch geheel, waarbij mechanica, elektronica en besturing nauw op elkaar afgestemd zijn.

Mechanisch principe

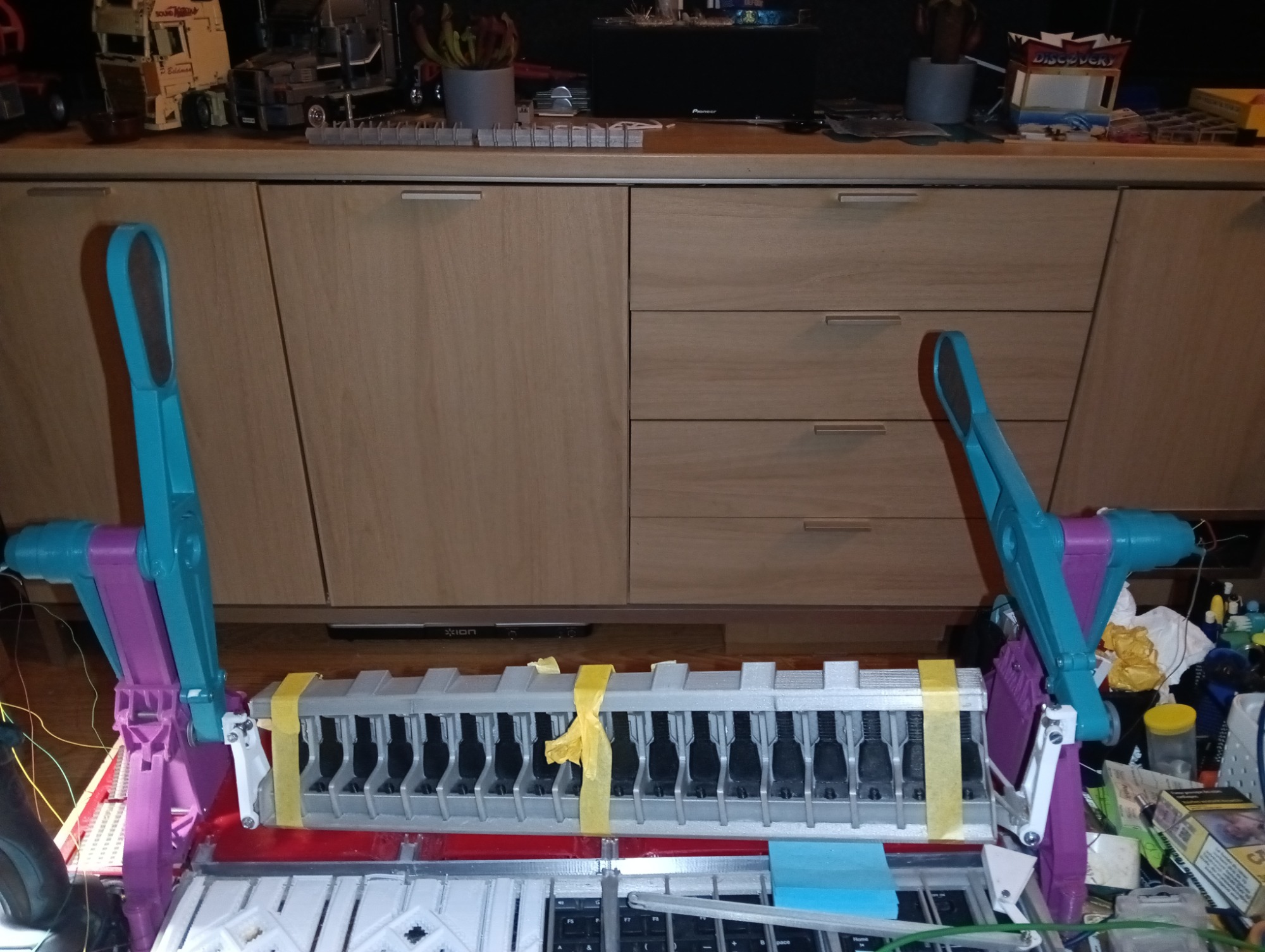

De kern van de Discovery bestaat uit:

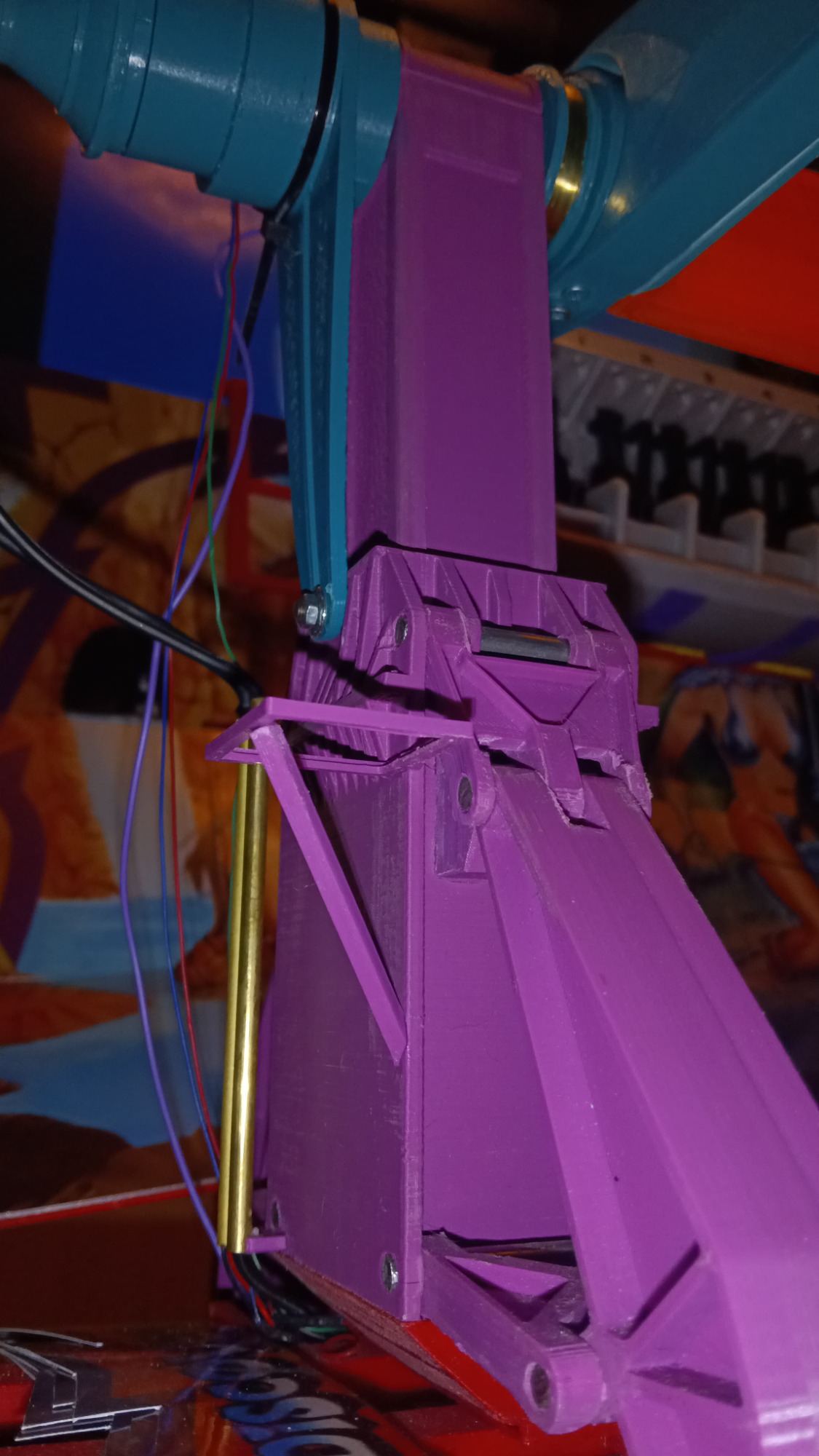

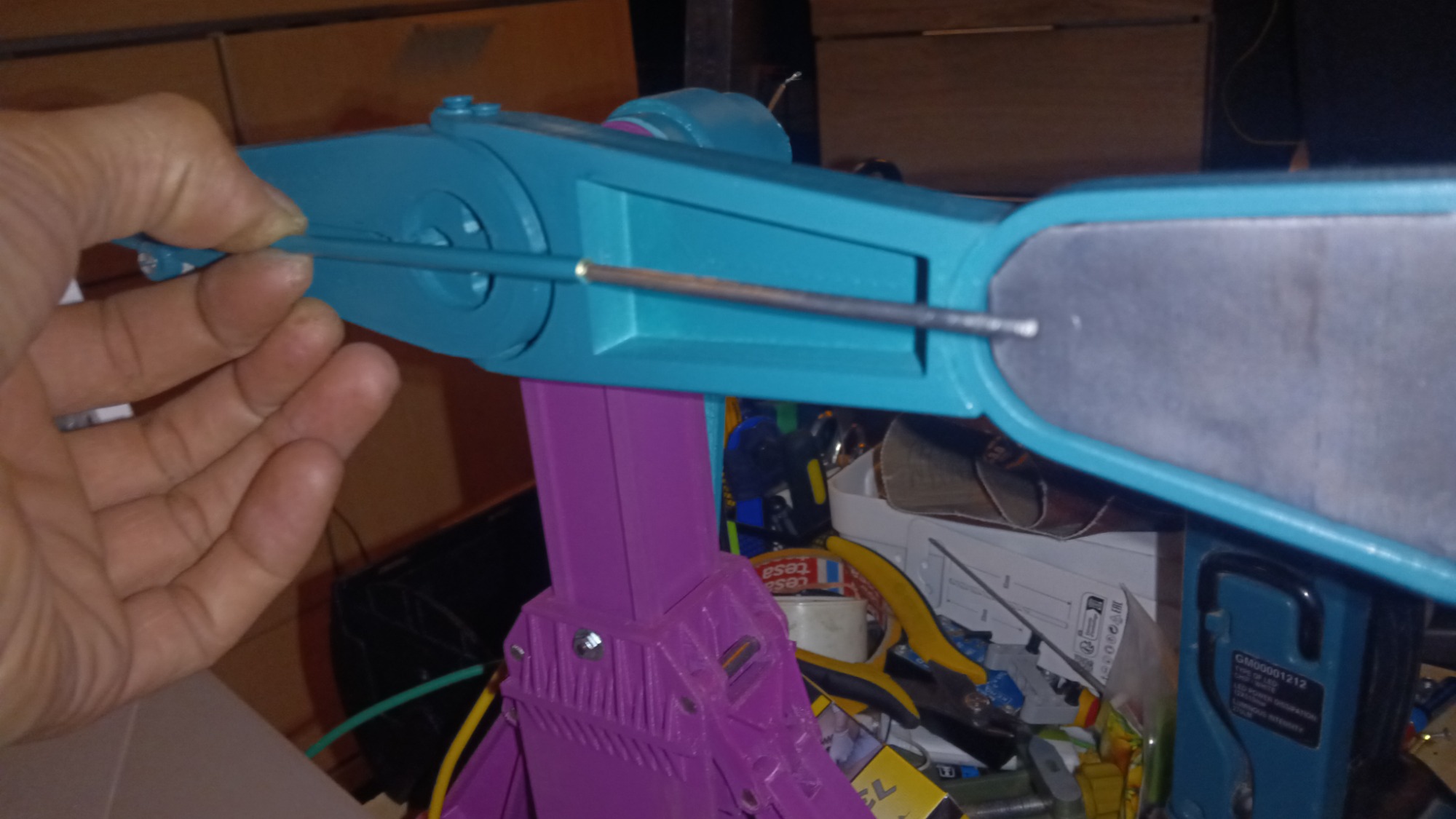

• Twee hoofdarmen (links en rechts)

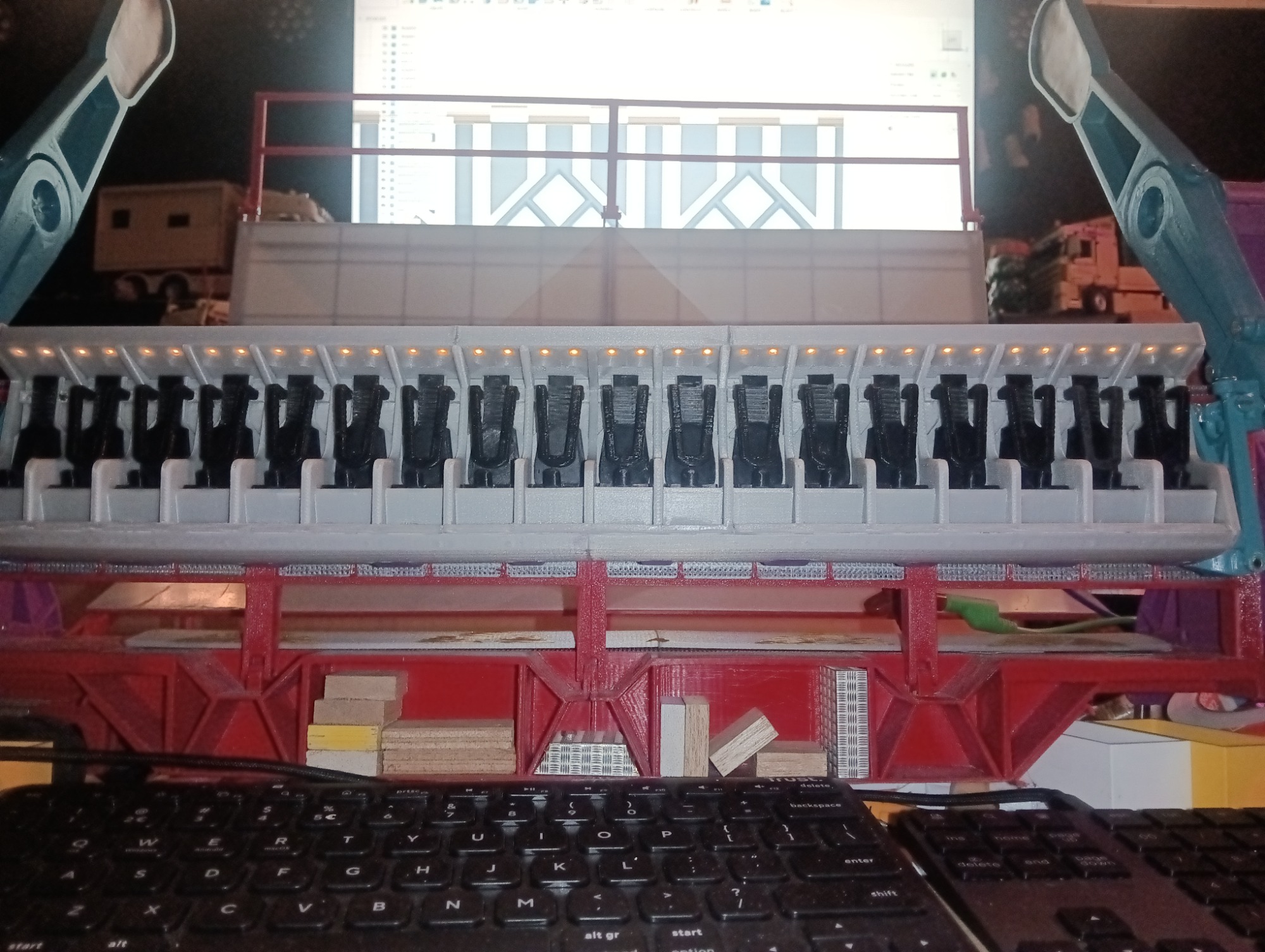

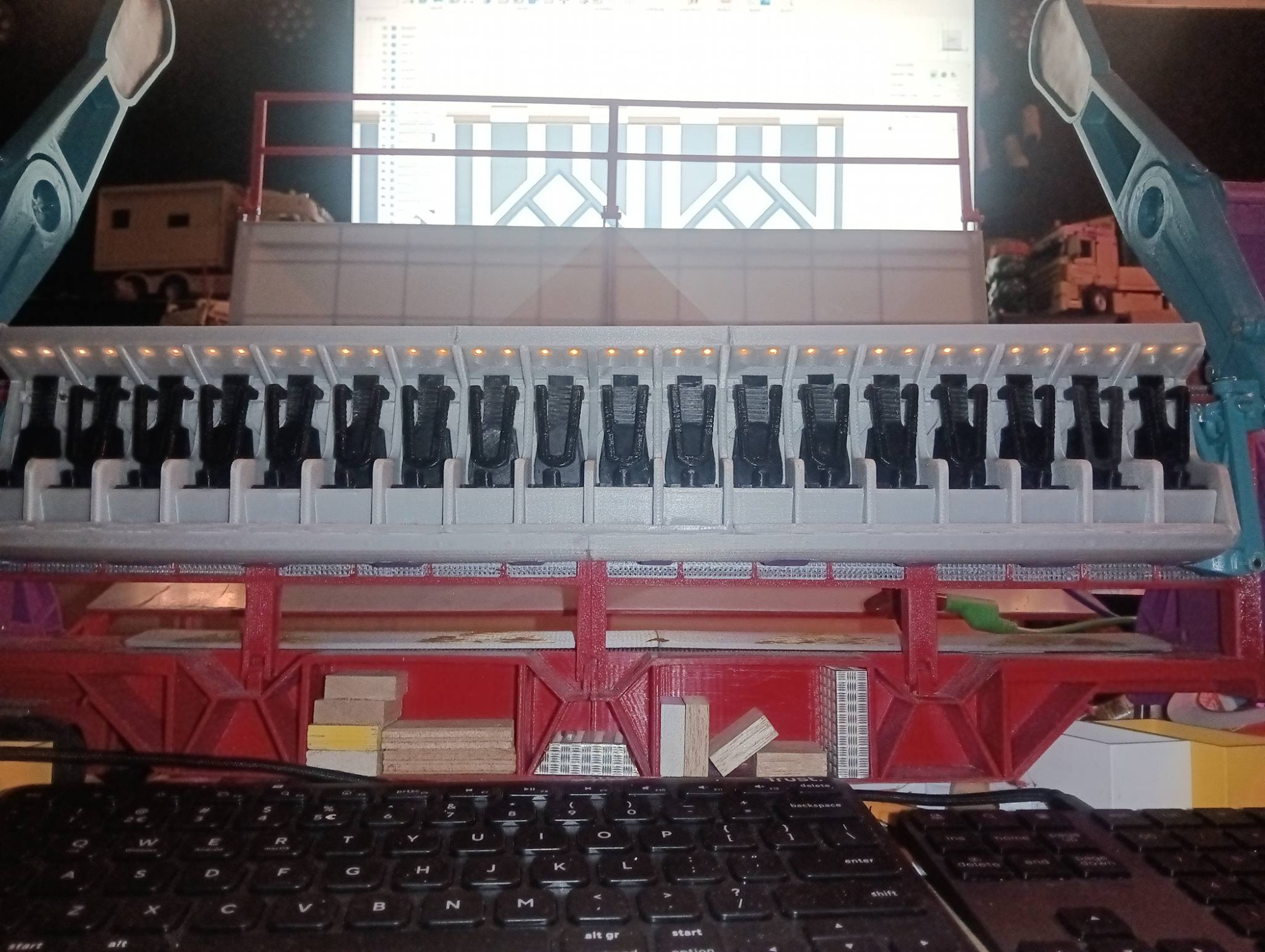

• Centrale gondel tussen de armen

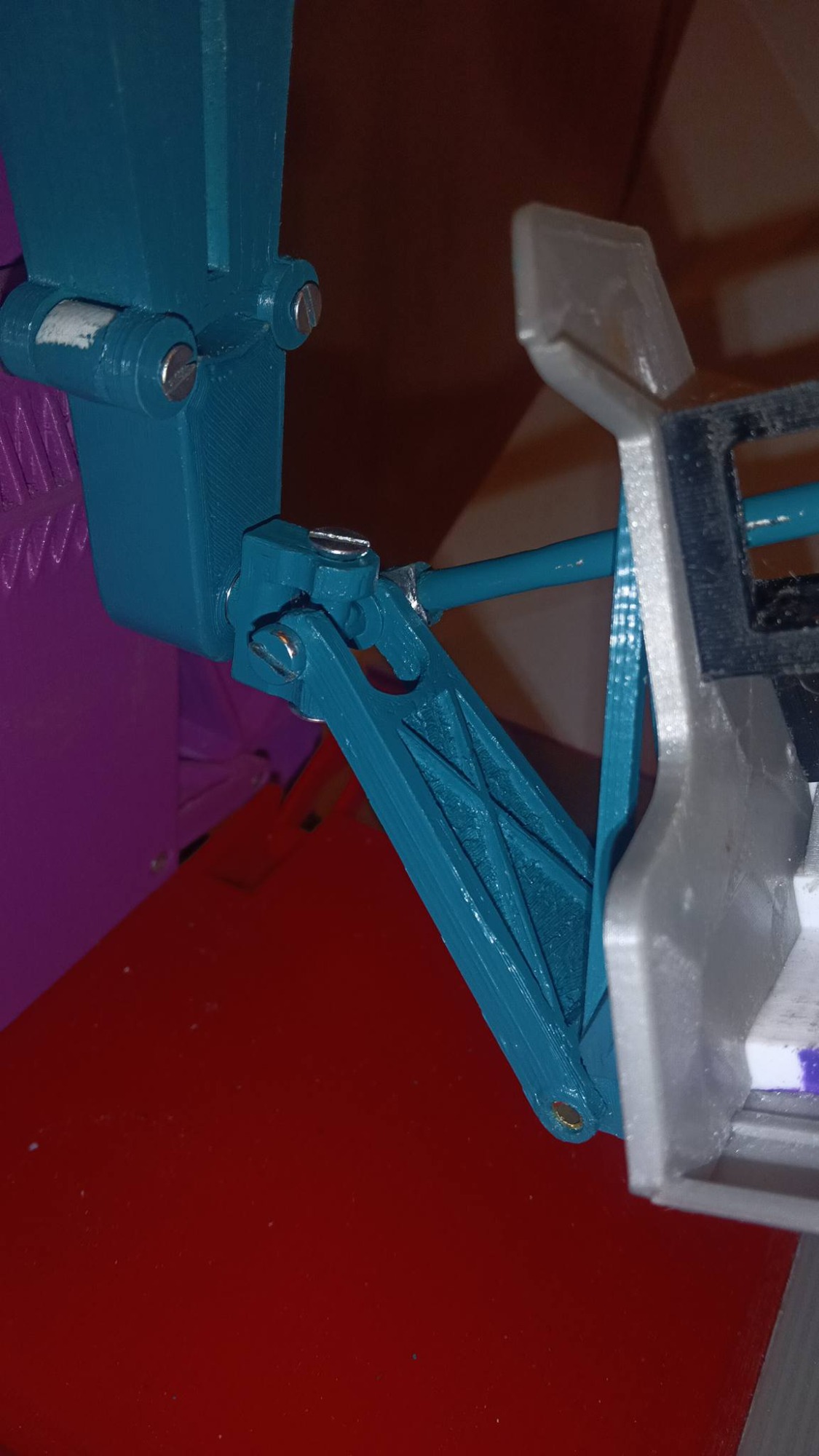

De gondel zit opgesloten tussen de armen en beweegt mee met beide rotaties. Hierdoor ontstaat een combinatie van:

• slingerbeweging
• rotatie
• wisselende krachten

Wat dit uniek maakt:

• Beide armen kunnen exact gelijk (synchroon) draaien
• Beide armen kunnen ook tegengesteld (tegen elkaar in) draaien
• Overgangen tussen deze modi zorgen voor complexe bewegingen

Aandrijving

Elke arm heeft een eigen motor en aandrijving, volledig onafhankelijk aangestuurd.

Dit maakt het mogelijk om:

• snelheid per arm afzonderlijk te regelen
• richting per arm onafhankelijk te bepalen
• dynamisch te schakelen tussen synchroon en tegengesteld

De aansturing gebeurt via motorregelaars met PWM-signalen, waarbij:

• vloeiende acceleratie wordt toegepast
• abrupte belasting wordt vermeden
• beweging gecontroleerd wordt opgebouwd

Besturing en logica

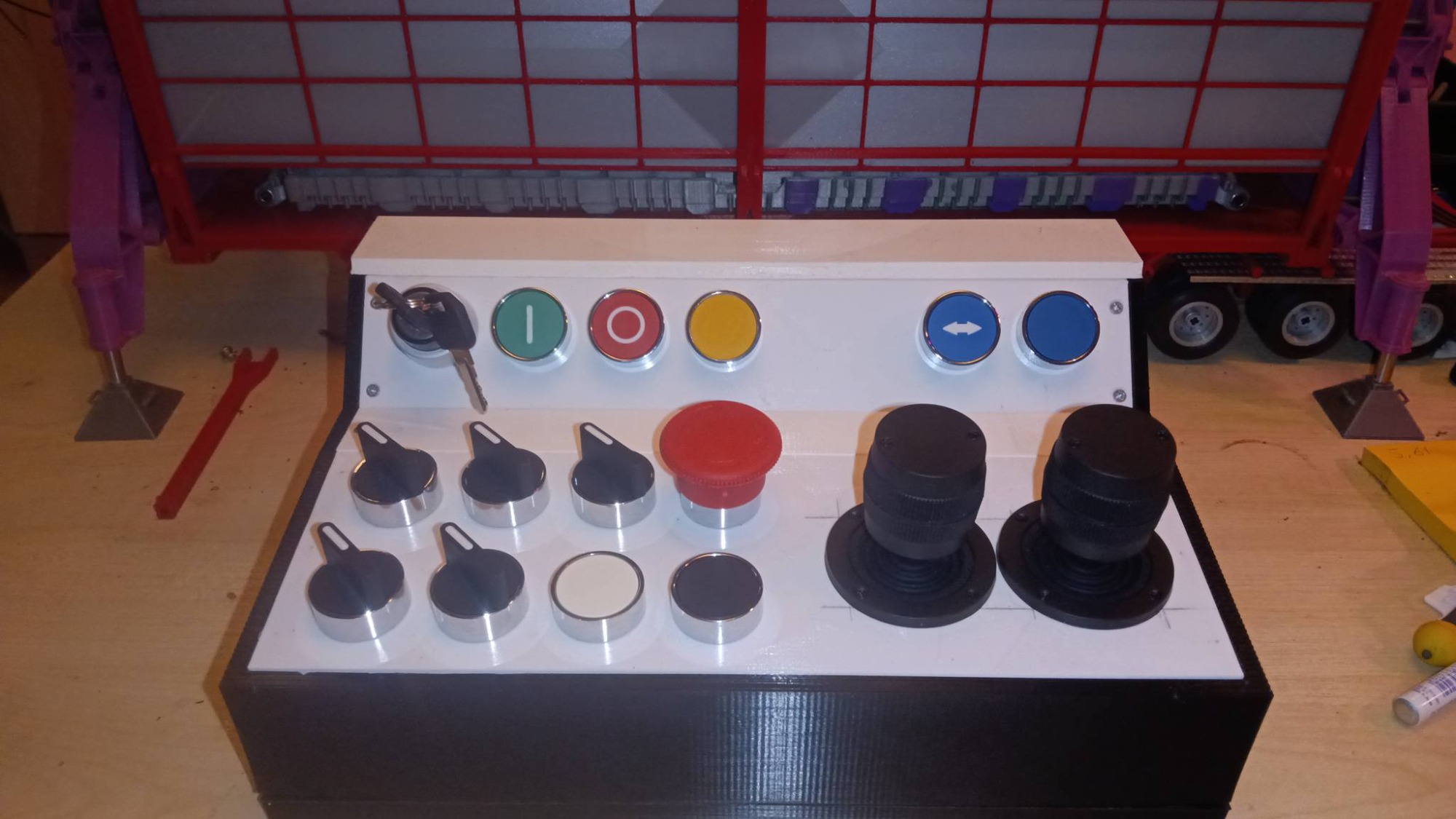

De besturing is opgezet met duidelijke scheiding tussen:

• input (bediening)
• logica (controller)
• output (motoren)

Modi

Net als bij de SoundMachine:

• Maintenance → volledige vrije controle
• Manual → bediening via knoppen en potmeters
• Auto → voorgeprogrammeerde bewegingen

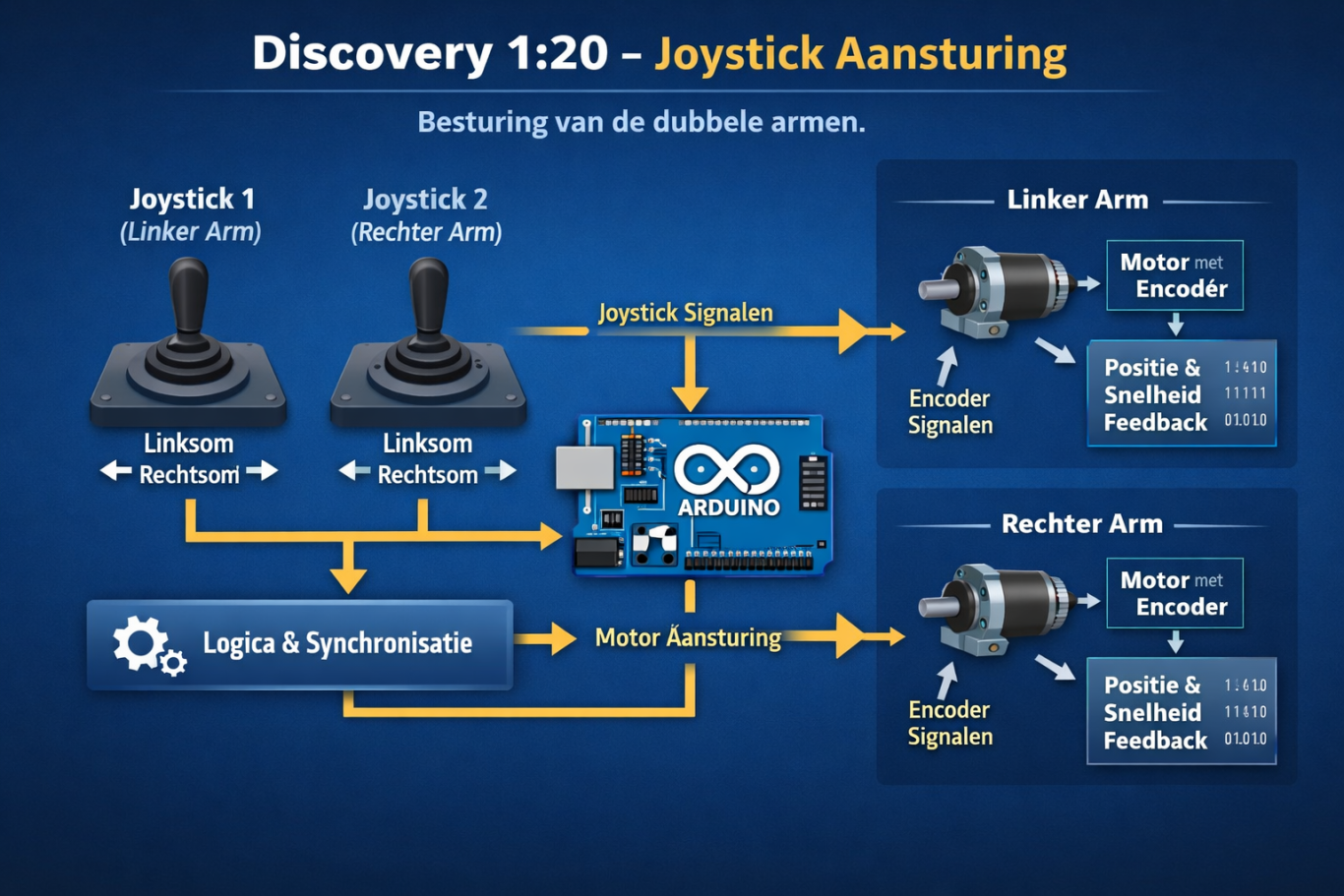

Synchronisatie van de armen

Dit is het belangrijkste technische onderdeel van de Discovery.

De besturing bewaakt continu:

• snelheidsverschil tussen links en rechts
• richting van beide armen
• relatieve positie

Hiermee kan het systeem:

• beide armen exact gelijk laten lopen
• gecontroleerd uit fase laten gaan
• soepel wisselen tussen bewegingstypen

De synchronisatie is geen vaste koppeling, maar een actief gestuurd proces.

Veiligheidslogica

Door de krachten en bewegingen is veiligheid essentieel.

Voorbeelden:

• Armen worden alleen vrijgegeven onder geldige condities
• Onlogische combinaties van bewegingen worden geblokkeerd
• Overgangen tussen richtingen verlopen gecontroleerd
• STOP zorgt voor een veilige en voorspelbare afbouw

De logica voorkomt dat het model zichzelf mechanisch in de problemen brengt.

Bewegingsopbouw

Een typische cyclus bestaat uit:

1. Start in neutrale positie
2. Armen bouwen snelheid op
3. Overgang naar synchroon draaien
4. Overgang naar tegengesteld draaien
5. Variatie in snelheid en richting
6. Gecontroleerde afbouw naar stilstand

Deze variaties zorgen voor een dynamisch en realistisch gedrag.

Technische architectuur

Het systeem is opgebouwd volgens dezelfde principes als de SoundMachine:

• Bediening (inputs)
• Controller (logica)
• Aandrijving (outputs)
• Feedback (sensoren – waar toegepast)
